سیستم فرمان رک اند پینیون چیست؟

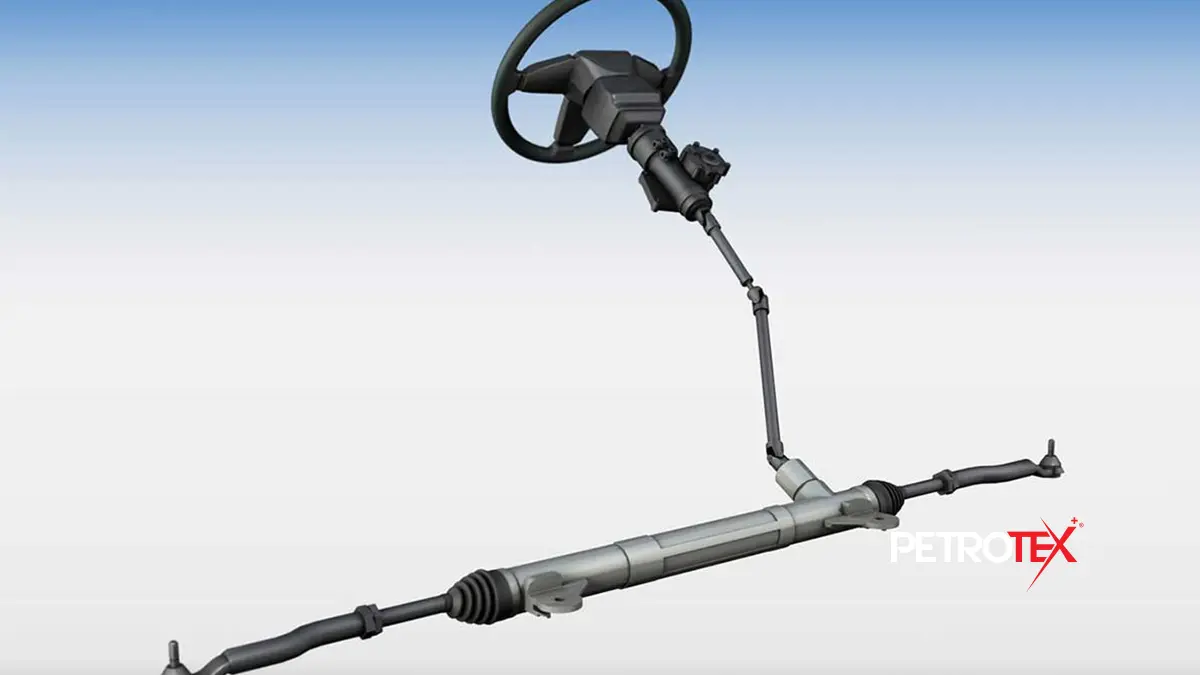

خودروسازان در خودروها از انواع مختلفی از سیستمهای فرمان استفاده میکنند که هرکدام بر اساس نوع خودرو، اندازه، کاربری و سطح تکنولوژی انتخاب میشوند. از میان این سیستمها، سیستم فرمان رک اند پینیون (Rack and Pinion) متداولترین و پرکاربردترین نوع در خودروهای سواری امروزی است. این سیستم با طراحی ساده، دقیق و پاسخگوی سریع، توانسته است جای خود را در اکثر خودروها باز کند. سیستم رک اند پینیون نیروی چرخشی غربیلک فرمان را به حرکت خطی تبدیل و چرخهای جلو را با دقت بالا هدایت میکند. این مکانیسم نهتنها فرمانپذیری نرم و دقیقی ارائه میدهد بلکه با سیستمهای کمکی هیدرولیک یا برقی ترکیب شده و راحتی رانندگی بالایی را فراهم میکند.
مقاله مشابه: آشنایی با انواع سیستم فرمان
تاریخچه سیستم فرمان رک اند پینیون
سیستم فرمان رک اند پینیون ریشه در اوایل قرن بیستم دارد اما استفاده گسترده آن از دهه ۱۹۵۰ و بهویژه دهه ۱۹۷۰ آغاز شد. اولین نمونههای اولیه این سیستم در خودروهای مسابقهای و برخی مدلهای آزمایشی اروپایی دیده شد. یکی از اولین خودروهایی که بهصورت گسترده از این سیستم استفاده کرد، مدلهای شرکت لانچیا در دهه ۱۹۶۰ بود. بااینحال، نقطه عطف واقعی در دهه ۱۹۷۰ رخ داد، زمانی که خودروسازان ژاپنی و اروپایی برای خودروهای دیفرانسیل جلو به دنبال سیستمی سبک، دقیق و ارزان بودند. شرکتهایی مانند هوندا، تویوتا و فولکسواگن این سیستم را بهطور گسترده در مدلهای تولیدی خود پیادهسازی کردند. در دهه ۱۹۸۰، با گسترش خودروهای دیفرانسیل جلو، رک اند پینیون به استاندارد غالب در صنعت خودرو تبدیل شد. امروزه تقریباً تمام خودروهای سواری تولیدی در جهان از این سیستم بهره میبرند.

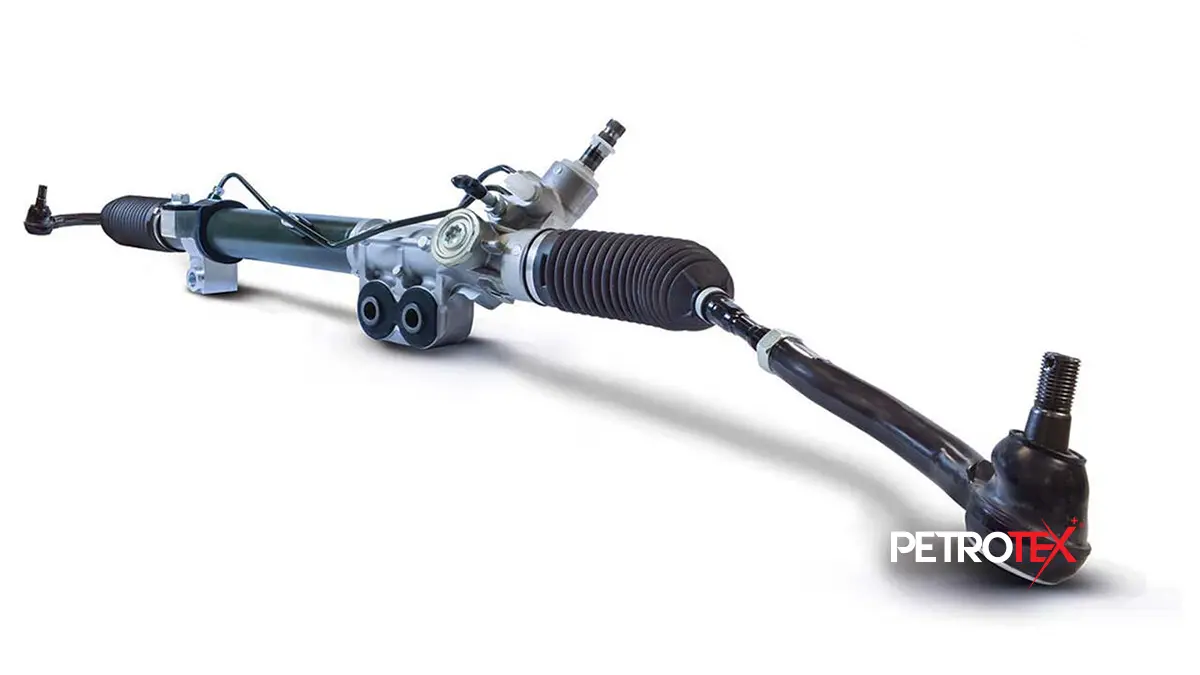

اجزای سیستم فرمان رک اند پینیون
سیستم فرمان رک اند پینیون از اجزای نسبتاً ساده اما دقیق تشکیل شده است که هماهنگی کامل آنها عملکرد روان فرمان را فراهم میکند.

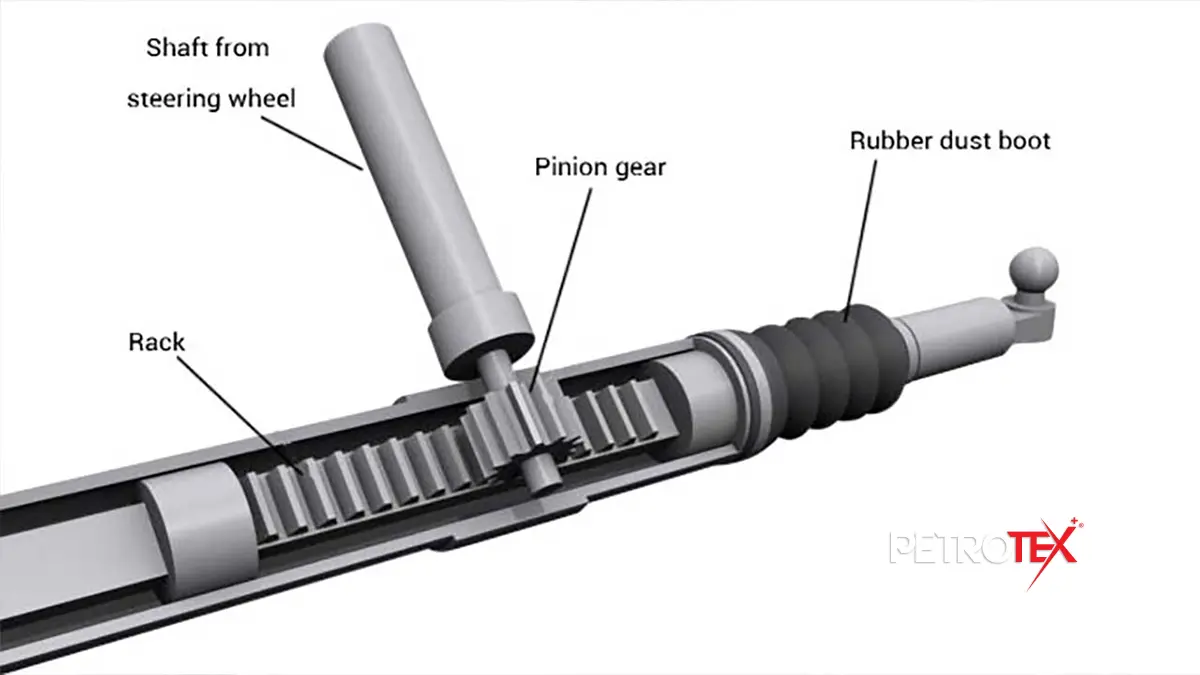

پینیون (Pinion)
پینیون یک چرخدنده کوچک مارپیچ است که مستقیماً به انتهای ستون فرمان متصل میشود. وقتی راننده غربیلک را میچرخاند، پینیون نیز میچرخد و نیروی چرخشی را به حرکت خطی تبدیل میکند.
رک (Rack)
رک یک میله دندانهدار افقی بلند است که در محفظهای قرار گرفته و با پینیون درگیر میشود. حرکت چرخشی پینیون باعث حرکت جانبی رک به چپ یا راست میشود.
میل فرمان
میل فرمان که به آن ستون فرمان هم گفته میشود، شفتی است که غربیلک را به پینیون متصل میکند. در مدلهای مدرن، این ستون تلسکوپی و دارای مفصلهای ایمنی است.
چهارشاخ فرمان
چهارشاخ فرمان یک مفصل صلیبیشکل است که ستون فرمان را به پینیون متصل میکند. این قطعه زاویه بین ستون فرمان و پینیون را جبران میکند و اجازه میدهد نیروی چرخشی بهخوبی منتقل شود. چهارشاخ فرمان معمولاً شامل بلبرینگهای سوزنی است و در نزدیکی داشبورد قرار دارد. این قطعه در بسیاری از خودروها یکی از نقاط پراستهلاک سیستم فرمان است.
سیستم کمکی (هیدرولیک یا برقی)
در اکثر خودروها، یک سیستم کمکی به رک اضافه میشود تا نیروی لازم برای چرخاندن فرمان کاهش یابد. این سیستم میتواند هیدرولیکی یا برقی باشد.
شیوه کار سیستم فرمان رک اند پینیون

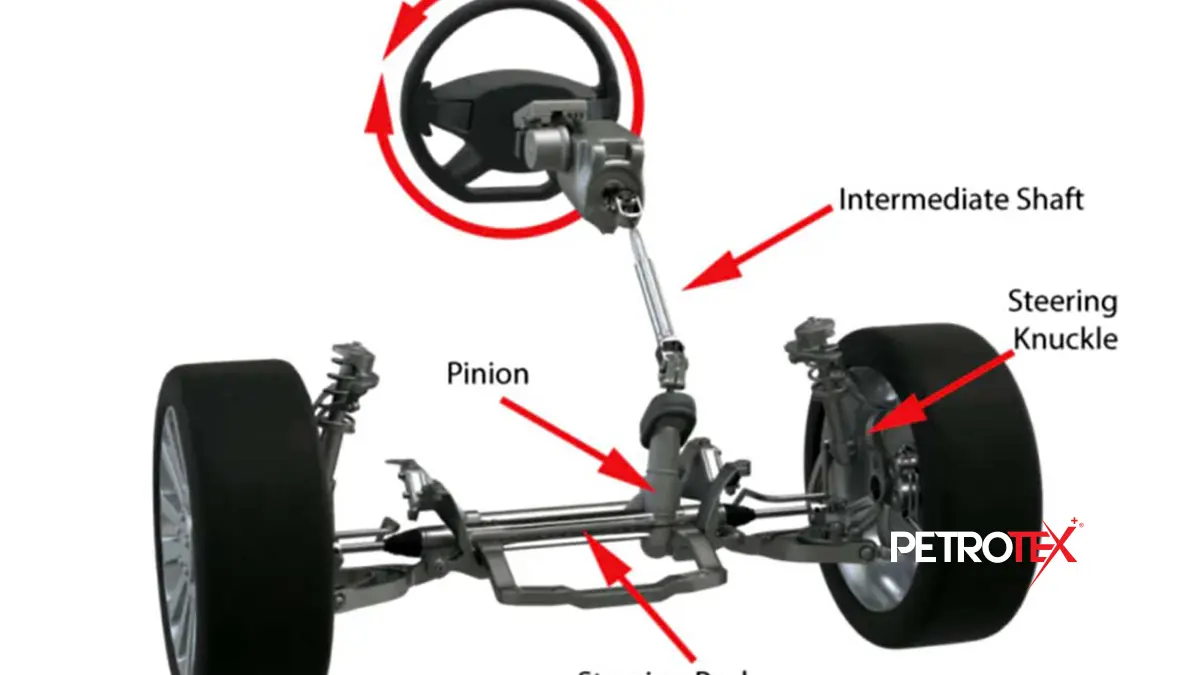

شیوه کار این سیستم بسیار ساده و مستقیم است. وقتی راننده غربیلک فرمان را به چپ یا راست میچرخاند، نیروی چرخشی از طریق میل فرمان و چهارشاخ به پینیون منتقل میشود. پینیون با چرخش خود، رک را به سمت چپ یا راست حرکت میدهد. این حرکت خطی رک از طریق میلههای اتصال و سیبکها به چرخهای جلو منتقل شده و زاویه چرخها را تغییر میدهد. این سیستم به دلیل طراحی مستقیم، پاسخدهی بسیار سریع و دقیقی دارد و حس جاده خوبی به راننده منتقل میکند. رک اند پینیون برای خودروهای سواری شهری، هاچبکها، سدانهای خانوادگی، کراساوورها و خودروهای دیفرانسیل جلو بسیار مناسب است.
مزایای سیستم فرمان رک اند پینیون
سیستم رک اند پینیون به دلیل طراحی هوشمندانه، مزایای متعددی دارد که آن را به انتخاب اول اکثر خودروسازان تبدیل کرده است.
پاسخدهی سریع و دقیق
یکی از بزرگترین مزایا، انتقال مستقیم نیروی فرمان به چرخها است که باعث فرمانپذیری دقیق، چابک و بدون تأخیر میشود. این ویژگی در رانندگی شهری، پیچهای تند و مانورهای سریع بسیار مفید است.
وزن کم و ساختار ساده
این سیستم نسبت به انواع دیگر وزن بسیار کمتری دارد و فضای کمتری اشغال میکند که به کاهش وزن کلی خودرو، بهبود مصرف سوخت و چابکی بیشتر کمک میکند. همچنین ساختار ساده باعث کاهش هزینه تولید و تعمیر شده و قطعات آن بهراحتی در بازار یافت میشود.
سازگاری عالی با سیستمهای کمک برقی
رک اند پینیون بهراحتی با موتورهای الکتریکی ترکیب میشود و امکان تنظیم الکترونیکی رفتار فرمان (مانند حالت اسپرت یا راحت) را فراهم میکند.
معایب سیستم فرمان رک اند پینیون
هرچند رک اند پینیون سیستم بسیار موفقی است اما مانند هر فناوری دیگری محدودیتها و معایبی هم دارد که در ادامه مرور میکنیم.
استحکام کمتر در خودروهای سنگین
در وانتها، شاسیبلندهای بزرگ و خودروهای سنگین، این سیستم استحکام کمتری نسبت به سیستم فرمان ساچمه چرخان دارد و زیر بار زیاد سریعتر فرسوده میشود.
حساسیت بیشتر به ضربه و آسیب
به دلیل قرارگیری رک در زیر خودرو، احتمال آسیب دیدن آن در برخورد با موانع جادهای، دستاندازهای شدید یا سنگها بیشتر است.
لرزش و انتقال ارتعاشات
در برخی مدلها، لرزش جاده ممکن است بیشتر به فرمان منتقل شود هرچند سیستمهای کمکی مدرن این مشکل را تا حد زیادی کاهش دادهاند.

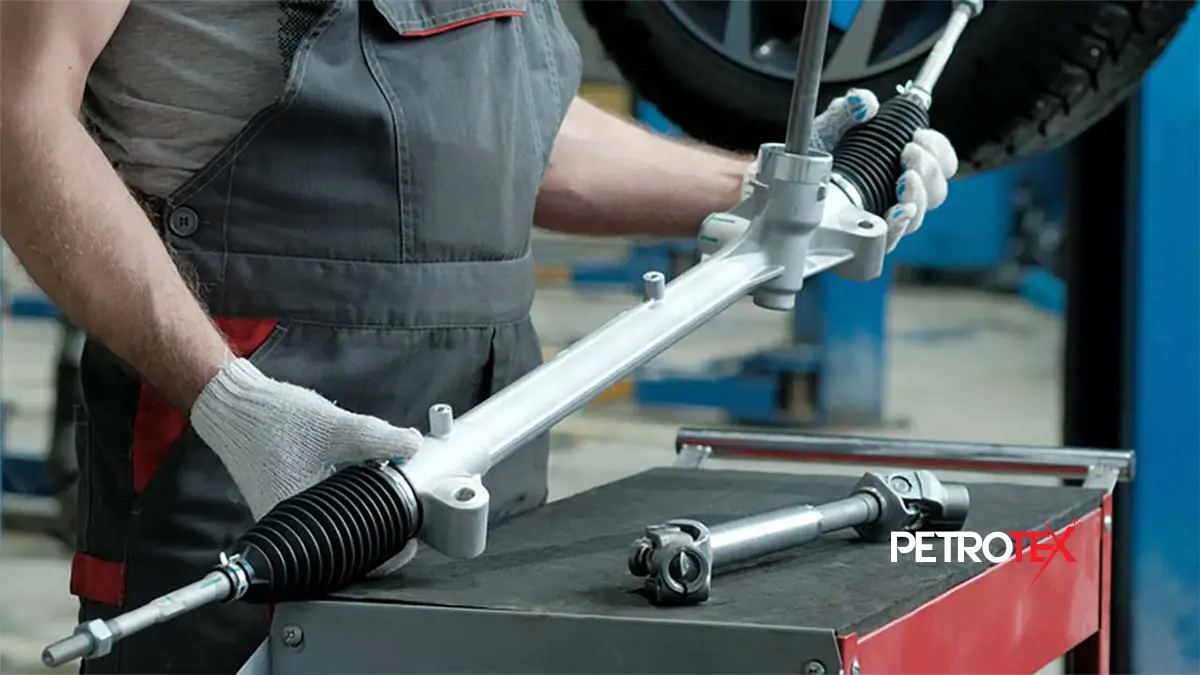

نیاز به سرویس و نگهداری دقیق
در این سیستم فرمان، سیبکها، بوشها، چهارشاخ و رک باید بهطور منظم چک شوند زیرا لقی در این سیستم به سرعت فرمان را بیدقت و خطرناک میکند.
علائم خرابی سیستم فرمان رک اند پینیون
شناخت علائم خرابی این سیستم بسیار مهم است، زیرا مشکلات فرمان میتواند خطرات بزرگی را به دنبال داشته باشد.
لرزش فرمان
لرزش فرمان بهخصوص در سرعتهای ۸۰ تا ۱۲۰ کیلومتر، اغلب نشانه عدم بالانس رک، خرابی چهارشاخ یا لقی سیبکها است.
صدای تقتق
صدای تقتق هنگام چرخاندن فرمان (بهویژه در حالت چرخش کامل) معمولاً ناشی از خرابی چهارشاخ فرمان یا سیبکها است.
لقی فرمان
بازی و لقی بیشازحد فرمان هنگام حرکت در جاده صاف، نشانه لقی در رک، سیبکها یا چهارشاخ است.
کشیده شدن خودرو به یک سمت
اگر خودرو بدون دلیل به یک طرف کشیده شود، احتمال آسیب به میلههای اتصال یا سیبک یک سمت وجود دارد.
