میل گاردان چیست؟ کاربرد آن در خودرو، اجزا و دلایل خرابی
میل گاردان یکی از اجزای کلیدی و حیاتی در سیستم انتقال قدرت بسیاری از خودروها محسوب میشود. این قطعه بهعنوان پل ارتباطی بین گیربکس و دیفرانسیل عقب عمل میکند و وظیفه انتقال نیروی موتور را به چرخهای عقب بر عهده دارد. در خودروهایی که موتور در جلو قرار دارد و دیفرانسیل عقب چهارچرخ محرک هستند، میل گاردان نقش اساسی در حرکت خودرو ایفا میکند. گاردان باید همزمان با انتقال قدرت، تغییرات زاویه و فاصله ناشی از حرکت سیستم تعلیق را نیز تحمل کند. این قطعه در شرایط مختلف جادهای تحت تنشهای پیچشی، لرزش و ضربه قرار دارد. در ادامه بیشتر با میل گاردان و دلایل خرابی آن آشنا خواهیم شد.
میل گاردان چیست و چه کاربردی دارد؟

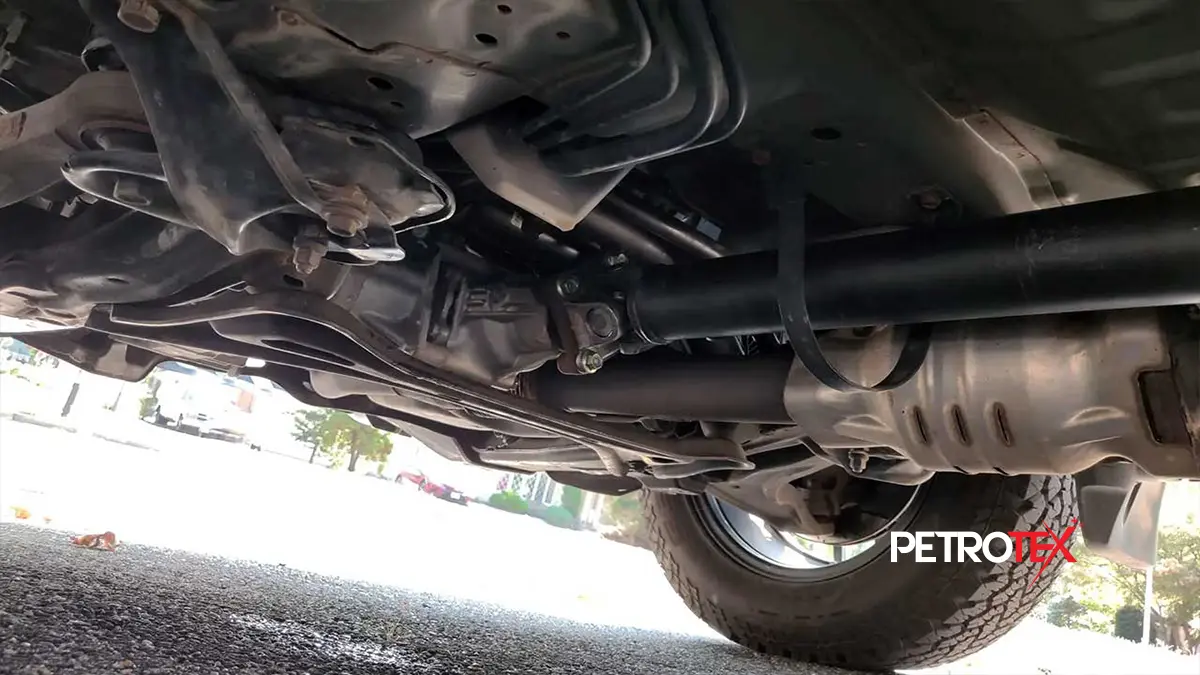

میل گاردان یک شفت استوانهای توخالی یا پر از جنس فولاد یا کامپوزیت است که نیروی چرخشی را از خروجی گیربکس به ورودی دیفرانسیل منتقل میکند. این قطعه معمولاً بهصورت یک یا چندتکه طراحی میشود و در دو انتها بهواسطه اتصالاتی مانند فلنج یا یونیورسال جوینت به گیربکس و دیفرانسیل متصل میشود. کاربرد اصلی میل گاردان در خودروهای دیفرانسیل عقب و چهارچرخ محرک است. در خودروهای سواری دیفرانسیل عقب، میل گاردان نیروی موتور را به چرخهای عقب منتقل میکند. در خودروهای چهارچرخ محرک نیز میل گاردان بخشی از نیروی موتور را به چرخهای عقب انتقال میدهد. میل گاردان علاوه بر انتقال قدرت، باید لرزشها را جذب کند، زاویههای متغیر تعلیق را تحمل کند و در سرعتهای بالا تعادل خود را حفظ کند. طراحی توخالی آن باعث کاهش وزن و افزایش سرعت چرخش بدون لرزش میشود. در خودروهای مدرن، میل گاردانهای کامپوزیتی (فیبر کربنی) نیز برای کاهش وزن و افزایش استحکام استفاده میشوند.
انواع میل گاردان
میل گاردان بر اساس طراحی، تعداد تکه و کاربرد به انواع مختلفی تقسیم میشوند که هرکدام برای شرایط خاصی بهینهسازی شدهاند.
میل گاردان یکتکه
این نوع سادهترین و رایجترین مدل در خودروهای سواری و وانتهای سبک است. یک شفت یکپارچه است که مستقیماً گیربکس را به دیفرانسیل متصل میکند. مزایای میل گاردان یکتکه شامل وزن کمتر، هزینه تولید پایین و لرزش کمتر در طول کوتاه و معمولاً در خودروهایی با فاصله محوری کوتاه استفاده میشود.

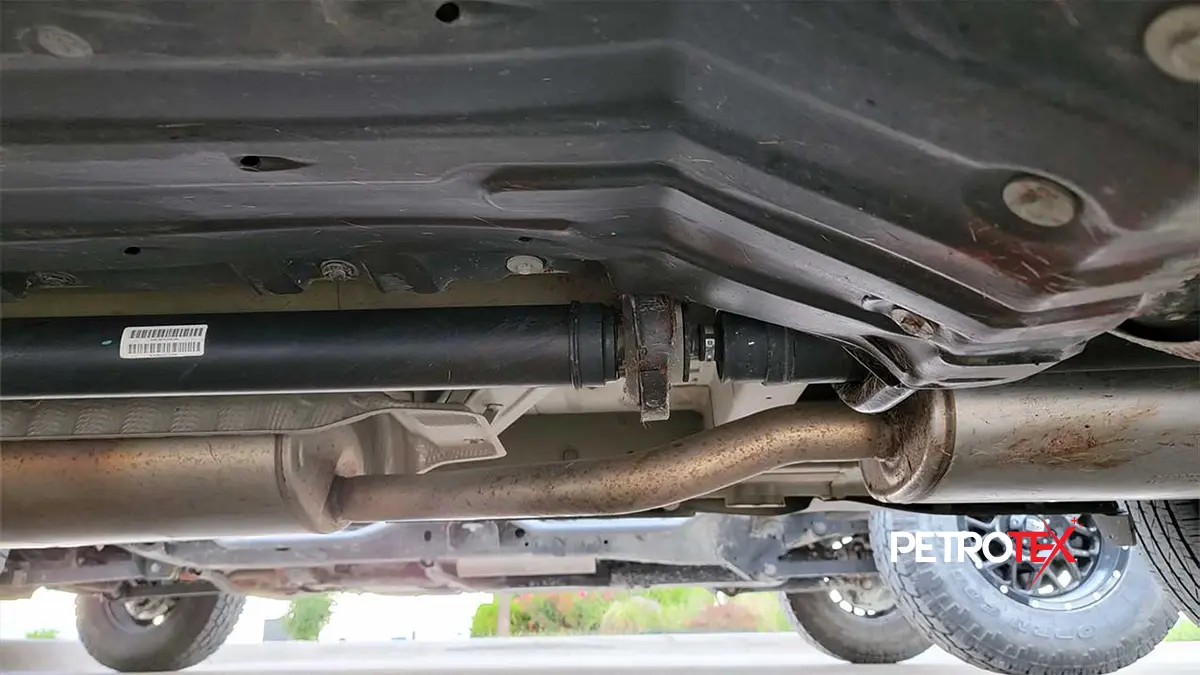

میل گاردان دوتکه یا چندتکه
در خودروهای بلندتر با فاصله محوری زیاد (مانند وانتها، شاسیبلندهای بزرگ و کامیونها)، از میل گاردان چندتکه استفاده میشود. بین تکهها یک بلبرینگ میانی قرار دارد که از خم شدن بیشازحد جلوگیری میکند. این طراحی اجازه میدهد شفت در طولهای بلندتر بدون لرزش شدید کار کند.
میل گاردان مفصل CV
در این نوع از میل گاردان، بهجای مفصلهای صلیبی یا چهارشاخ گاردان از مفصلهای CV استفاده میشود تا امکان انتقال قدرت در زوایای بیشتر و بدون تغییر سرعت زاویهای فراهم شود. از این نوع گاردان بیشتر در پلوسهای خودروهای دیفرانسیل جلو استفاده میشود اما در برخی سیستمهای چهارچرخ محرک مدرن هم کاربرد دارد.
میل گاردان کامپوزیتی
این نوع مدرن از مواد کامپوزیت مثل فیبر کربن ساخته شده و بسیار سبکتر از نوع فولادی است. لرزش بسیار کم، تحمل سرعت چرخش بالاتر و مقاومت خوب در برابر خوردگی از مزایای آن است. میل گاردان کامپوزیتی در خودروهای لوکس و اسپرت مدرن کاربرد دارد.

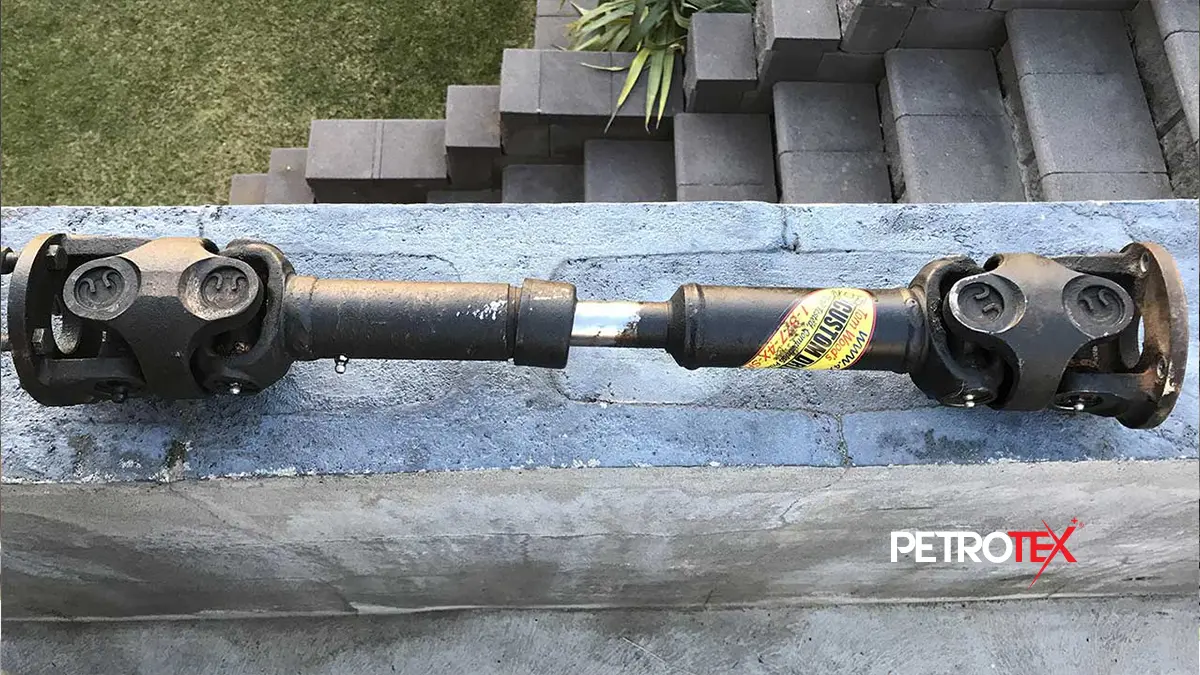

اجزای میل گاردان
میل گاردان از چندین جزء اصلی تشکیل شده که در هماهنگی با یکدیگر باعث انتقال نیروی موتور به چرخهای عقب خودرو میشوند:
لوله یا بدنه اصلی
بدنه اصلی یک لوله استوانهای فولادی یا کامپوزیتی است که نیروی پیچشی را تحمل میکند. این لوله با قطر تقریبی ۵ تا ۸ سانتیمتر و طول ۱ تا ۱.۵ متر (بسته به مدل خودرو)، باید کاملاً بالانس شده باشد تا در سرعتهای بالا لرزش ایجاد نکند.

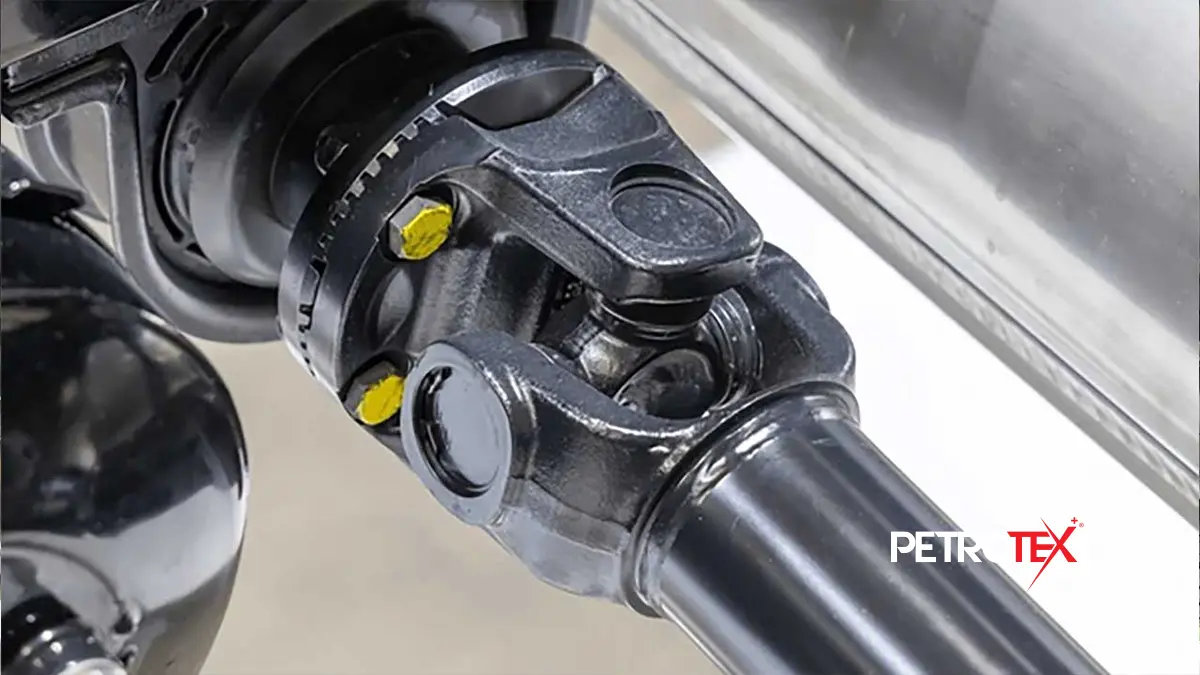

چهارشاخ گاردان
چهارشاخ یکی از مهمترین اجزای میل گاردان است. این قطعه صلیبیشکل در دو انتهای میل گاردان قرار دارد و شامل چهار بازو (شاخ) و بلبرینگ است. چهارشاخ اجازه میدهد میل گاردان زاویه خود را تغییر دهد (مثلاً هنگام عبور از دستانداز) بدون اینکه انتقال قدرت قطع شود. این قطعه تحت تنش زیادی قرار دارد و نیاز به گریسکاری منظم دارد.
هزارخوار
هزارخوار یا اتصال کشویی، قسمتی است که اجازه میدهد طول میل گاردان بهطور محدود تغییر کند. این جزء برای جبران تغییرات فاصله بین گیربکس و دیفرانسیل هنگام حرکت تعلیق (بالا و پایین رفتن چرخها) ضروری است. هزارخوار معمولاً بهصورت دندانهدار طراحی شده و داخل یکدیگر حرکت میکنند.
بلبرینگ میانی
در میل گاردانهای چندتکه، این بلبرینگ شفت را در نقطه میانی پشتیبانی کرده و از خم شدن و لرزش بیشازحد جلوگیری میکند. بلبرینگ میانی معمولاً داخل یک لاستیک قرار دارد تا لرزش را جذب کند.

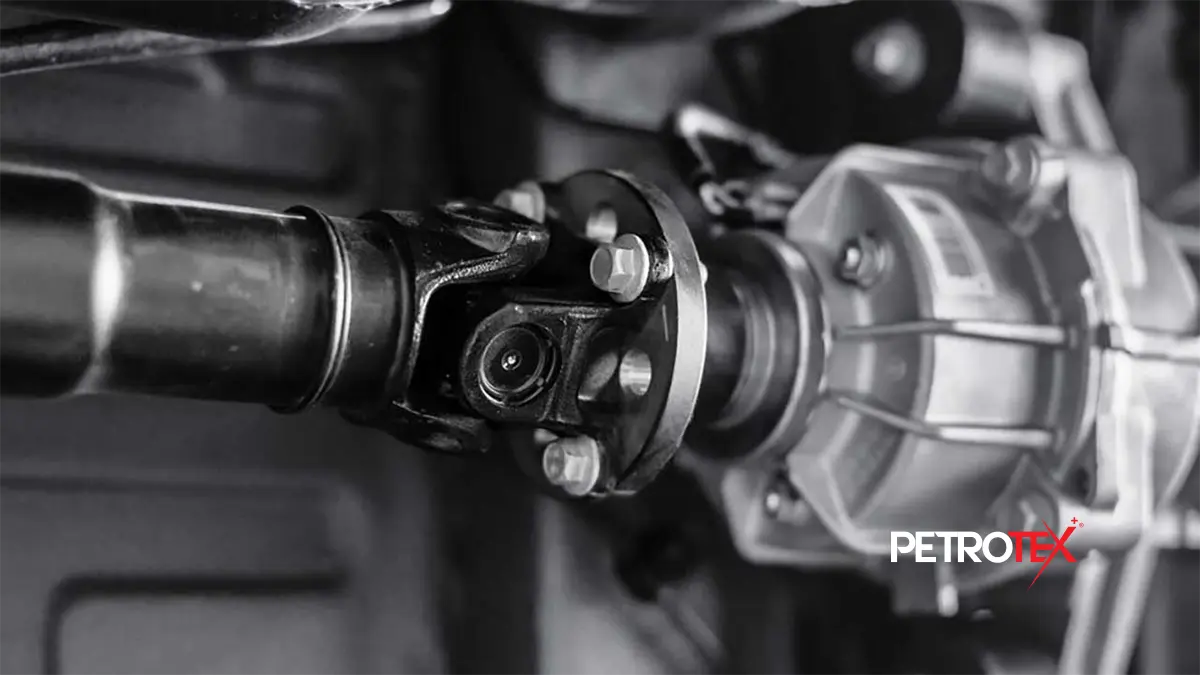

فلنجها
فلنجها صفحات فلزی با سوراخهای پیچ هستند که برای اتصال میل گاردان به گیربکس و دیفرانسیل استفاده میشوند. درواقع، فلنجها میل گاردان را به خروجی گیربکس و ورودی دیفرانسیل متصل میکنند. این اتصالات باید کاملاً محکم و بالانس شده باشند.
دلایل خرابی میل گاردان
میل گاردان با وجود استحکام بالا، بهمرور زمان و تحت شرایط سخت جادهای ممکن است خراب شود. خرابی میل گاردان با علائمی مثل لرزش شدید زیر خودرو، صدای جیرجیر هنگام شتاب گیری، ارتعاش فرمان و نشتی گریس از گردگیرهای گاردان خود را نشان میدهد. در ادامه دلایل خرابی میل گاردان را مرور میکنیم:
عدم بالانس بودن و لرزش شدید
بالانس نبودن گاردان، شل شدن وزنههای بالانس یا آسیب به لوله گاردان باعث لرزش در سرعتهای خاص میشود که به سایر اجزا نیز آسیب میرساند.
فرسودگی چهارشاخ گاردان و مفصل CV
عدم گریسکاری منظم، ورود آب، گردوخاک و بار زیاد باعث خشک شدن بلبرینگها، لقی و صدای تقتق میشود. در مفصل CV نیز پارگی گردگیر لاستیکی منجر به خروج گریس و ورود آلودگی میشود.
آسیب ناشی از ضربه و تصادف
عبور از دستاندازهای عمیق با سرعت بالا، برخورد با موانع یا تصادف میتواند لوله گاردان را خم کرده یا به اتصالات آسیب بزند.
عدم نگهداری و سرویس دورهای
یکی از شایعترین دلایل خرابی میل گاردان خودرو، عدم گریسکاری بهموقع چهارشاخ و هزارخوار در سرویسهای دورهای است.
بار اضافی و رانندگی خشن
حمل بار بیش از ظرفیت، کشیدن تریلر سنگین یا رانندگی آفرود شدید فشار زیادی به میل گاردان وارد میکند و عمر آن را کاهش میدهد.
وظایف میل گاردان
میل گاردان قطعهای مهم اما حساس است. با انجام سرویس منظم هر ۴۰ تا ۶۰ هزار کیلومتر (شامل گریسکاری چهارشاخ، چک کردن گردگیر مفصل CV، بررسی بلبرینگ میانی و بالانس)، میتوان عمر مفید آن را بهطور قابلتوجهی افزایش داد. توجه به علائم اولیه مانند لرزش، صدای غیرعادی، کشش نامتعادل یا لرزش کف خودرو، از خرابیهای جدی و هزینههای تعمیر بالا جلوگیری میکند. در خودروهای دیفرانسیل عقب و چهارچرخ محرک، سلامت میل گاردان مستقیماً بر ایمنی و عملکرد کلی خودرو تأثیرگذار است.
