انگشتی سوپاپ چیست؟ + علائم و دلایل خرابی
در پیشرانههای احتراق داخلی، هماهنگی و زمانبندی دقیق قطعات متحرک، کلید اصلی تولید قدرت، کاهش مصرف سوخت و دوام موتور است. موتور خودرو برای کارکرد صحیح نیاز دارد تا در زمانهای بسیار دقیق، مخلوط سوخت و هوا را وارد سیلندرها کرده و پس از انجام عملیات احتراق، گازهای تولیدی را خارج کند. مدیریت این فرآیند حیاتی بر عهده سیستم سوپاپ یا مکانیزم سرسیلندر است. در این مجموعه پیچیده و بسیار دقیق، قطعات مختلفی مانند میلسوپاپ، فنرها، گایدها و خود سوپاپها وجود دارند که همگی تحت یک ساختار مکانیکی هماهنگ کار میکنند. یکی از قطعات کلیدی و محوری در این میان، انگشتی سوپاپ است که بهعنوان حلقه واسط و انتقالدهنده نهایی نیرو در بخش بالایی موتور عمل میکند.
انگشتی سوپاپ چیست؟

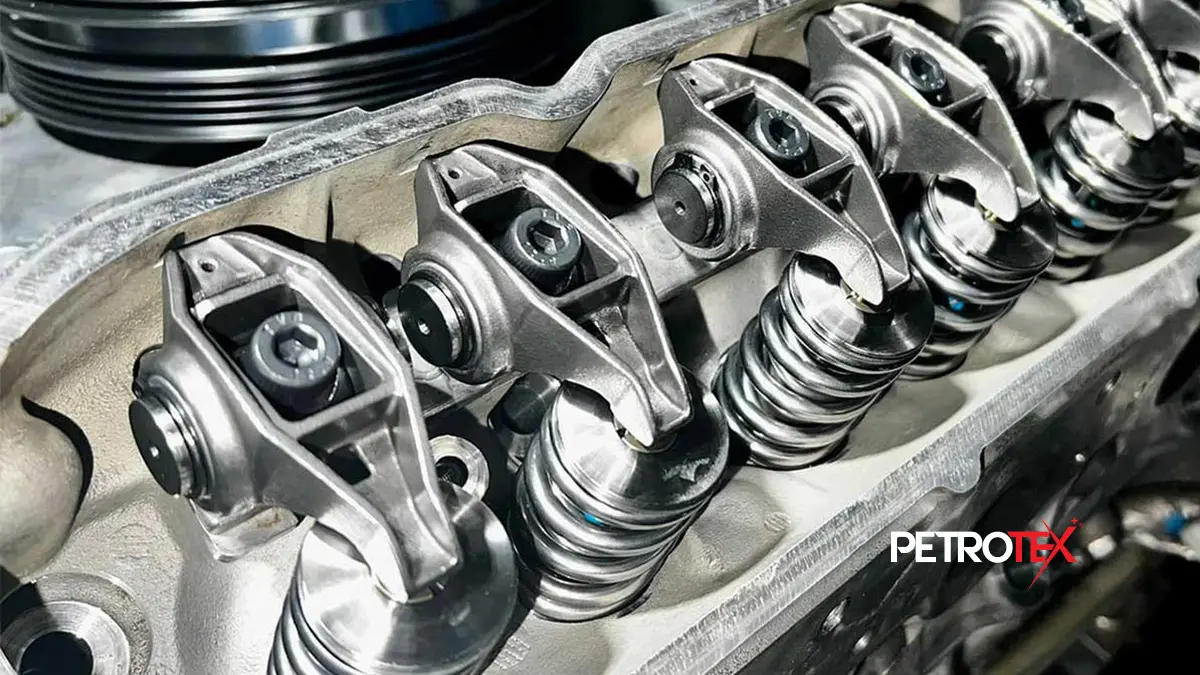

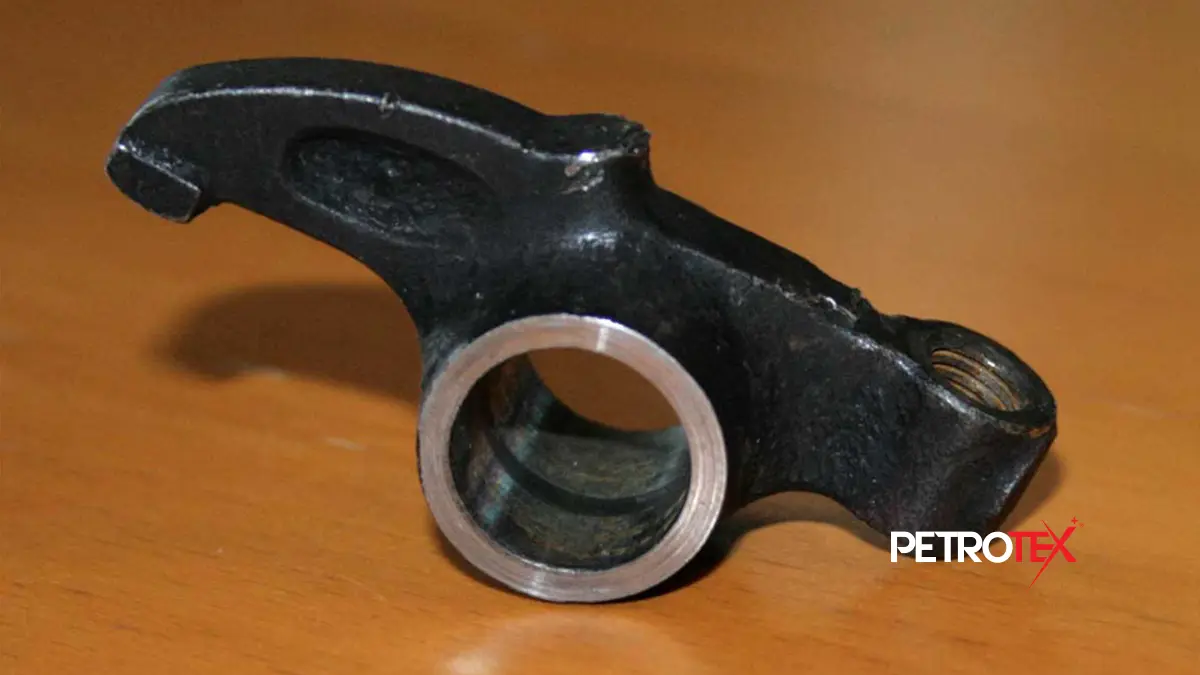

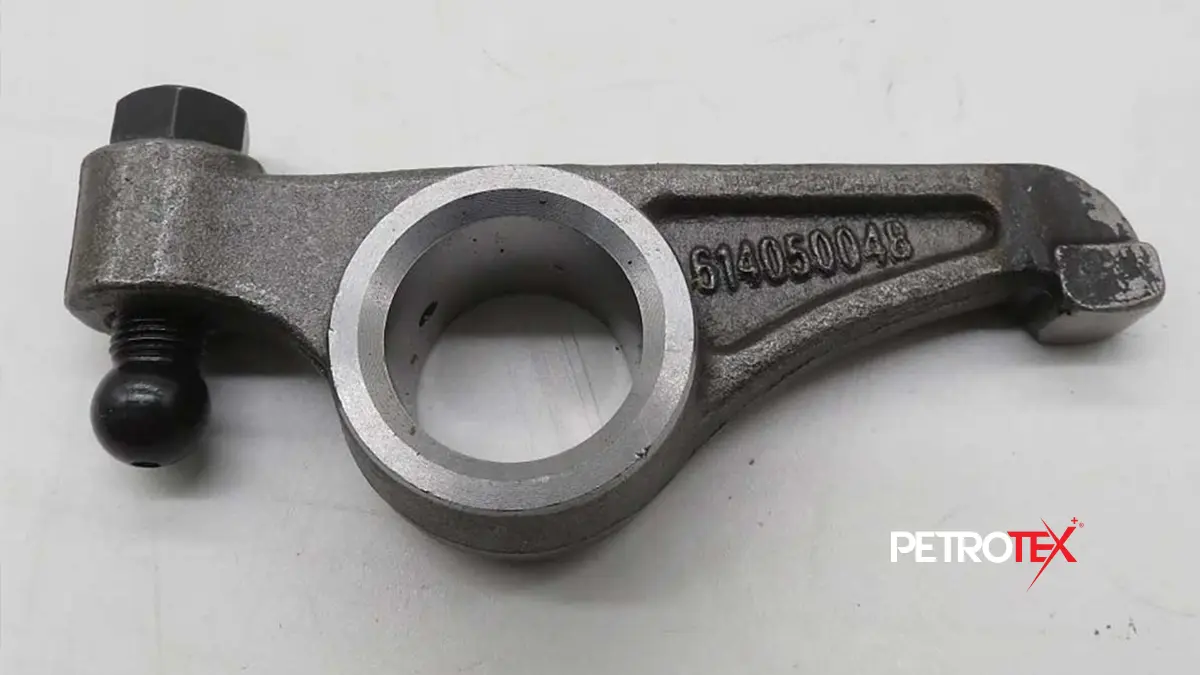

انگشتی سوپاپ که در اصطلاح فنی و مهندسی به آن اسبک یا راکر آرم نیز میگویند، قطعهای اهرمی شکل است که در بخش بالایی سرسیلندر و درست زیر درپوش سوپاپ قرار میگیرد. این قطعه بهعنوان یک الاکلنگ مکانیکی کوچک عمل میکند و معمولاً از مواد بسیار سخت و مقاومی نظیر فولاد، چدن یا آلیاژهای پیشرفته آلومینیوم ساخته میشود تا بتواند در برابر میلیونها بار ضربه و نوسان متوالی در دورهای بالای موتور دوام بیاورد. ساختار انگشتی به این صورت است که از یک نقطه مرکزی یا محوری به نام شفت اسبک به سرسیلندر متصل میشود و میتواند بهراحتی حول این محور نوسان کند. یک سمت این اهرم در تماس مستقیم با بادامکهای میلسوپاپ قرار دارد و سمت دیگر آن دقیقاً روی انتهای ساق سوپاپ مینشیند. با توجه به نوع طراحی موتورها، انگشتیها فرمهای متفاوتی دارند؛ در برخی مدلهای مدرنتر، در نقطه تماس انگشتی با میلسوپاپ از یک بلبرینگ یا غلتک کوچک استفاده میشود تا میزان اصطکاک و تلفات انرژی به حداقل برسد. این قطعه به دلیل جایگاه حساسی که دارد، همواره در معرض جریان شدید روغن موتور قرار دارد تا از سایش و کچل شدن نقاط تماس آن جلوگیری شود.
وظیفه انگشتی سوپاپ چیست؟

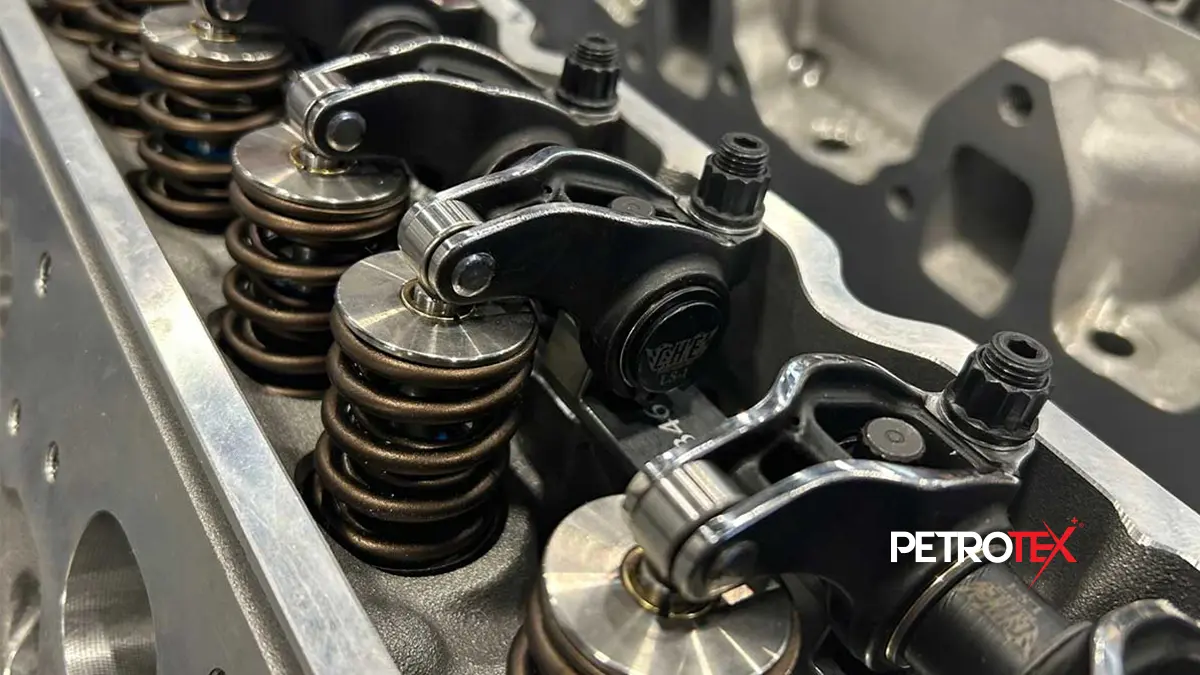

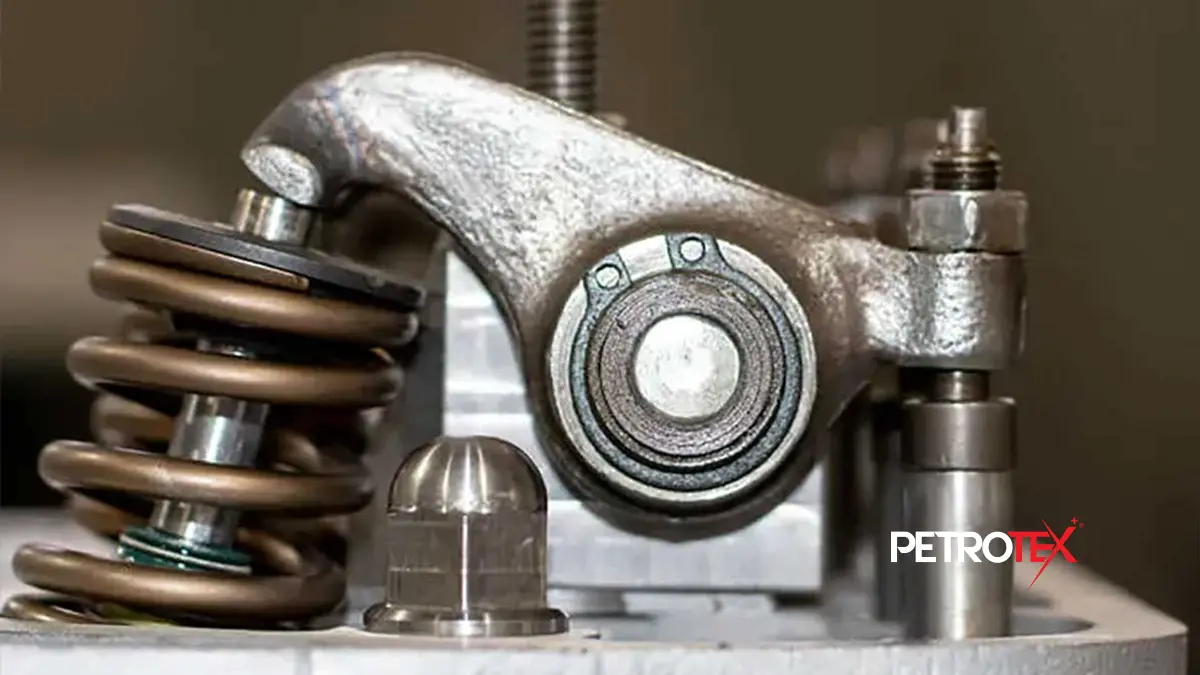

وظیفه اصلی انگشتی سوپاپ، تبدیل حرکت دورانی میلسوپاپ به حرکت خطی و عمودی برای باز کردن سوپاپها است. هنگامیکه پیشرانه روشن میشود، میلسوپاپ توسط زنجیر تایم یا تسمه تایم به گردش درمیآید. با چرخیدن میلسوپاپ، برجستگی بادامک آن به یک سمت اهرم انگشتی فشار وارد میکند و آن را به سمت بالا میراند. به دلیل ساختار الاکلنگی انگشتی، بالا رفتن یک سمت اهرم موجب میشود که سمت دیگر آن به سمت پایین حرکت کند. این حرکت رو به پایین، انتهای ساق سوپاپ را فشرده کرده و با غلبه بر نیروی فنر سوپاپ، آن را باز میکند تا راه ورود هوا یا خروج دود باز شود. بهمحض اینکه بادامک میلسوپاپ از زیر انگشتی عبور میکند و فشار برداشته میشود، فنر قدرتمند سوپاپ، سوپاپ را به حالت بسته بازمیگرداند و همزمان انگشتی را نیز بهموقعیت اولیه خود هدایت میکند. یکی دیگر از وظایف مهندسی این قطعه، ایجاد نسبت اهرمی است. طراحان موتور با تغییر فاصله بازوهای انگشتی نسبت به محور مرکزی، کاری میکنند که کورس حرکتی سوپاپ بیشتر از برجستگی واقعی بادامک میلسوپاپ باشد. این ویژگی هوشمندانه به مهندسان اجازه میدهد بدون نیاز به ساخت بادامکهای بسیار بزرگ و سنگین، سوپاپها را به میزان بیشتری باز کنند تا رانندگی و تنفس موتور در دورهای بالا به شکل چشمگیری بهبود یابد.
علائم خرابی انگشتی سوپاپ
انگشتی سوپاپ به دلیل تحمل فشارهای مداوم، ضربات متوالی و حرارت بالای سرسیلندر، به روانکاری دقیق و تنظیم بودن فواصل فنی نیاز مبرم دارد. در صورت بروز هرگونه سایش، کجشدگی، خشکی یا شکستگی در انگشتیها، کل فرآیند تنفس موتور با اختلال مواجه میشود. خرابی انگشتی سوپاپ با علائم رفتاری و فیزیکی مشخصی همراه است که در صورت بیتوجهی راننده، میتواند آسیبهای سنگین و پرهزینهای به سرسیلندر و سوپاپها وارد کند.
شنیده شدن صدای تیکتیک یا کلیک از بالای موتور
بارزترین و رایجترین نشانه خرابی یا سایش انگشتی سوپاپ، شنیده شدن صدای فلزی مکرر شبیه به تیکتیک از قسمت بالایی موتور و محدوده درپوش سوپاپ است. این صدا که در دورهای پایین و زمان درجا کار کردن موتور واضحتر به گوش میرسد، معمولاً به دلیل ایجاد فاصله بیشازحد مجاز میان انگشتی و بادامک میلسوپاپ یا ساق سوپاپ رخ میدهد. وقتی این قطعات به دلیل سایش یا به هم خوردن تنظیم فیلرگیری به هم برخورد میکنند، این صدای آزاردهنده تولید میشود که با افزایش دور موتور سرعت آن نیز بالاتر میرود.
افت مشهود توان و شتاب خودرو
هنگامیکه انگشتی سوپاپ دچار تغییر شکل یا ساییدگی شدید در محل تماس شده یا کج شده باشد، دیگر نمیتواند سوپاپها را به میزان کافی و در زمان دقیق باز کند. کاهش کورس حرکتی سوپاپ هوا باعث میشود مخلوط سوخت و هوای کمتری وارد سیلندر شود و از سوی دیگر، کامل باز نشدن سوپاپ دود مانع تخلیه راحت گازهای ناشی از احتراق میگردد. این اختلال در تنفس پیشرانه، خود را بهصورت تنبلی موتور، کاهش شدید شتابگیری و افت توان در سربالاییها نشان میدهد.
لرزش موتور و ریپ زدن در حالت درجا
اگر خرابی انگشتی در یک یا چند سیلندر به حدی شدید باشد که سوپاپها اصلاً باز نشوند یا در زمان نامناسبی عمل کنند، احتراق در آن سیلندرها بهطور ناقص انجام شده یا کلاً متوقف میشود که به این پدیده تک کار کردن موتور میگویند. این عدم توازن در کارکرد سیلندرها باعث میشود که موتور خودرو در حالت درجا پایداری خود را از دست داده و با لرزش شدید اتاق و فرمان، ریپ زدن یا نوسان شدید عقربه دور موتور همراه باشد.
دلایل خرابی انگشتی سوپاپ
این قطعه فولادی سخت معمولاً بهخودیخود خراب نمیشود بلکه عوامل جانبی و بیتوجهی راننده میتواند باعث آسیب دیدن آن شود.
استارت زدن در هوای سرد و زمستانی
یکی از پنهانترین دلایل فرسایش شدید انگشتیها، استارت سرد در دمای پایین است. در طول شب که خودرو خاموش است، روغن سرسیلندر به دلیل جاذبه کاملاً به درون کارتل حرکت میکند و برودت هوا نیز غلظت روغن را بهشدت بالا میبرد. در ثانیههای اول استارت سرد، روغن غلیظشده نمیتواند فوراً خود را به بالاترین نقطه موتور برساند. درنتیجه، انگشتیها برای لحظاتی بهصورت کاملاً خشک روی بادامکها ضربه میزنند. بزرگترین اشتباه این است که بلافاصله بعد از استارت زدن در سرما، پدال گاز را فشار دهید تا موتور گرم شود. این کار دور موتور را بالا میبرد درحالیکه هنوز قطعات سرسیلندر خشک هستند و این امر موجب کچل شدن انگشتی سوپاپ میشود.
ضعف در سیستم روانکاری
روغن موتور مانند خون در رگهای پیشرانه جریان دارد و بخش سرسیلندر به دلیل قرارگیری در بالاترین نقطه، آخرین جایی است که روغن به آن میرسد. اگر پمپ روغن ضعیف شود، مجاری روغن سرسیلندر به دلیل رسوبات مسدود شوند یا سطح روغن موتور بهشدت افت کند، انگشتیها بدون لایه محافظ روغن با بادامکها درگیر میشوند. این خشکی کارکرد بهسرعت دمای قطعه را بالا برده و سبب کچل شدن، ساییدگی شدید و درنهایت شکستن انگشتی میشود.
به هم خوردن فیلرگیری و فواصل استاندارد

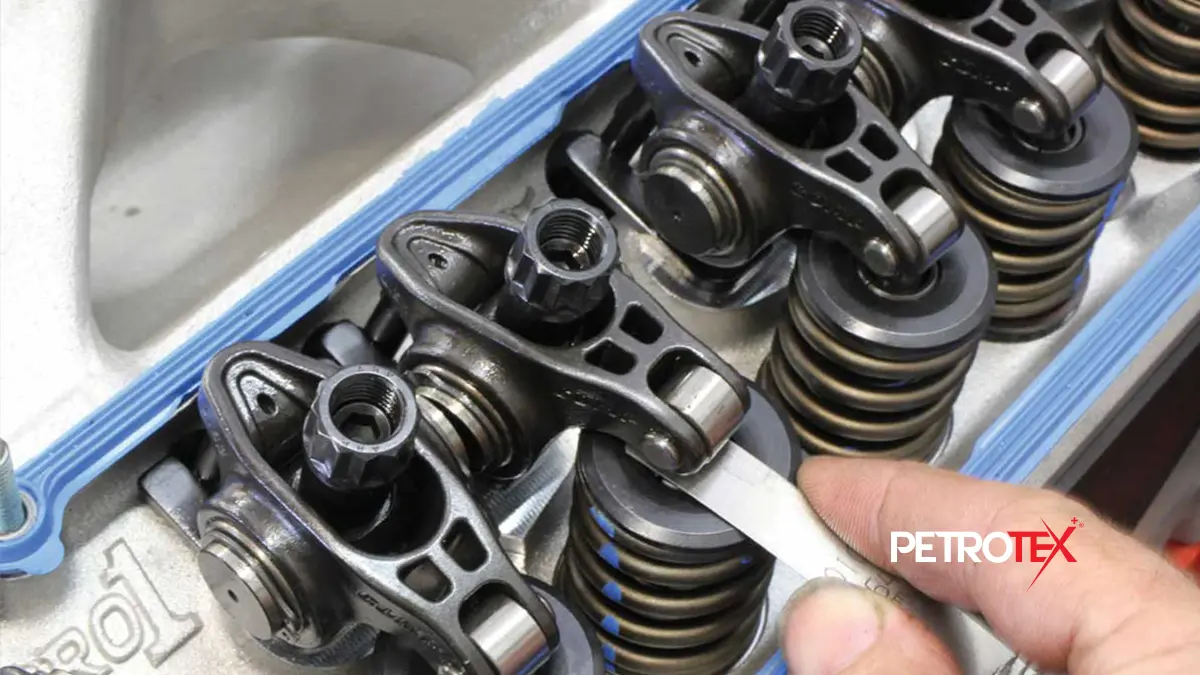

در خودروهایی که مکانیزم فیلرگیری آنها بهصورت دستی انجام میشود، تنظیم بودن فاصله حرکتی میان انگشتی و ساق سوپاپ اهمیت حیاتی دارد. اگر این فاصله بیشازحد استاندارد باشد، انگشتی بهجای لغزش نرم، ضربات شدید و شلاقی به ساق سوپاپ وارد میکند. این کوبش مداوم در دورهای بالا، متالورژی قطعه را خسته کرده و درنهایت منجر به ترک خوردن و شکستگی ناگهانی انگشتی از ناحیه مرکزی میشود.
استفاده از روغنهای نامرغوب یا تعویض دیرهنگام
روغنهای بیکیفیت و تقلبی در برابر حرارت بالای سرسیلندر بهسرعت غلظت خود را از دست میدهند و تبدیل به لجن میشود. این لجنها مواد افزودنی ضدسایش روغن را نابود کرده و بهعنوان یک ماده سنبادهمانند عمل میکنند. همچنین اگر روغن موتور بهموقع تعویض نشود، خاصیت روانکاری خود را از دست میدهد و میتواند باعث سایش انگشتیهای سوپاپ شود که بشدت نیاز به روغنکاری دارند.
